图像分类错误分析：混淆矩阵与错误样本

假设两个图像分类模型的准确率都是 82%，它们真的一样好吗？

• 模型 A 在每个类别上都比较稳定。
• 模型 B 几乎认不出猫，却在汽车类别上特别强。

一个总准确率看不出这种区别。模型上线前，我们需要继续追问：

1. 哪些类别最容易混淆？
2. 错误来自数据、标签，还是模型能力？
3. 模型最自信的错误是什么？
4. 下一轮该补数据，还是改网络？

准确率为什么不够

准确率定义为：

$$Accuracy = \frac{预测正确的样本数}{总样本数}$$

如果数据类别不均衡，准确率甚至会很有欺骗性。例如 1000 张图片中有 900 张是猫，一个永远预测“猫”的模型也有 90% 准确率。

因此评估至少要分三层：

总体指标
  ↓
每个类别的表现
  ↓
具体错误样本

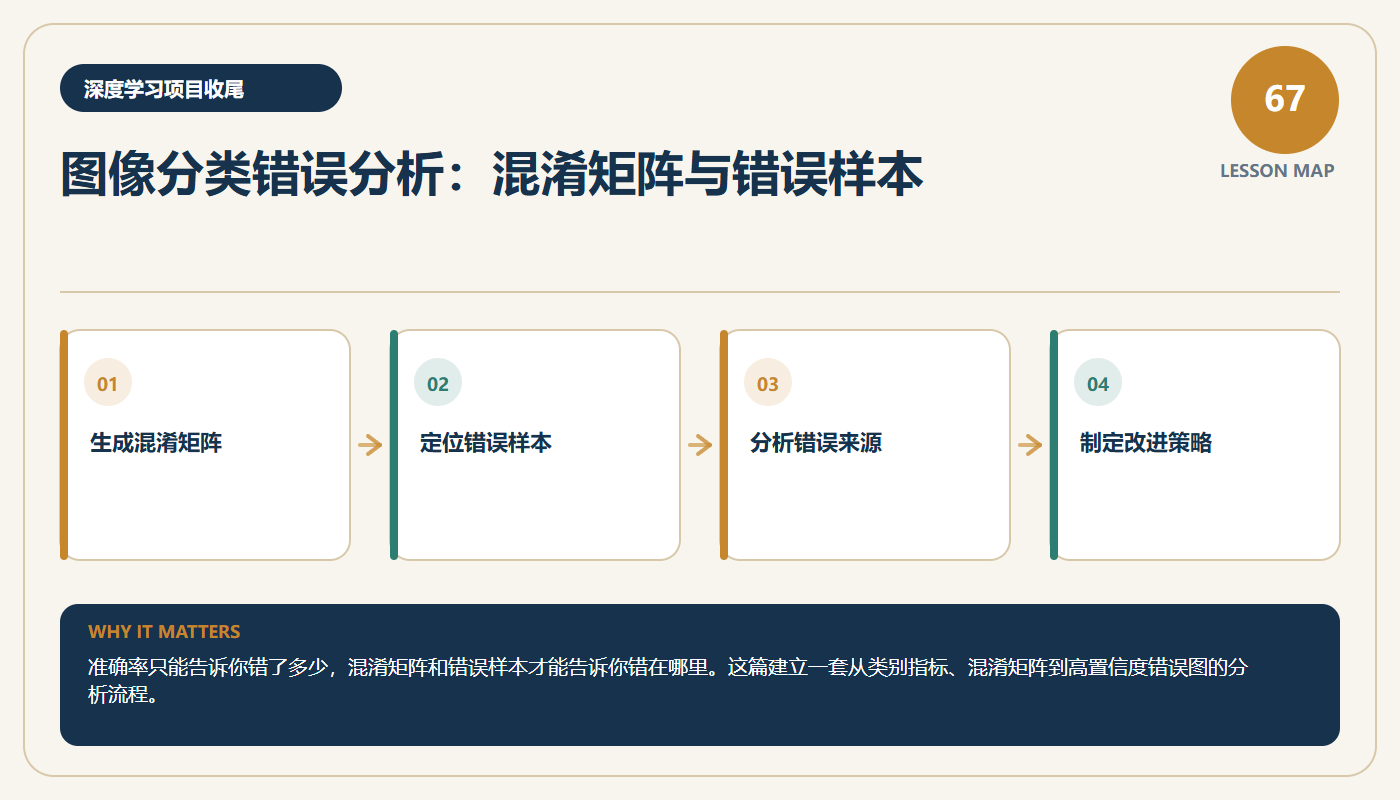

看图抓主线： 生成混淆矩阵 → 定位错误样本 → 分析错误来源 → 制定改进策略。

第一步：收集预测结果

沿用上一篇训练好的 CNN：

import torch

@torch.no_grad()
def collect_predictions(model, loader, device):
    model.eval()
    all_labels = []
    all_predictions = []
    all_confidences = []
    all_images = []

    for images, labels in loader:
        logits = model(images.to(device))
        probabilities = logits.softmax(dim=1)
        confidence, prediction = probabilities.max(dim=1)

        all_images.append(images.cpu())
        all_labels.append(labels.cpu())
        all_predictions.append(prediction.cpu())
        all_confidences.append(confidence.cpu())

    return {
        "images": torch.cat(all_images),
        "labels": torch.cat(all_labels),
        "predictions": torch.cat(all_predictions),
        "confidences": torch.cat(all_confidences),
    }

results = collect_predictions(model, val_loader, device)

验证 DataLoader 必须 shuffle=False。这样结果顺序与数据集顺序一致，后面才能定位原始文件。

第二步：计算混淆矩阵

混淆矩阵的第 i 行代表真实类别，第 j 列代表预测类别：

                  预测
              cat  dog  bird
真实 cat       80   15     5
     dog       20   70    10
     bird       4    6    90

对角线是正确预测；非对角线说明“把什么错认成了什么”。

from sklearn.metrics import confusion_matrix

cm = confusion_matrix(
    results["labels"].numpy(),
    results["predictions"].numpy(),
)
print(cm)

为了比较不同类别，更推荐按行归一化：

cm_normalized = cm / cm.sum(axis=1, keepdims=True).clip(min=1)

归一化后，第 i 行之和为 1，可以理解为真实类别 i 的样本被分配到了哪些预测类别。

第三步：把混淆矩阵画出来

import matplotlib.pyplot as plt
import seaborn as sns

def plot_confusion_matrix(cm, class_names):
    plt.figure(figsize=(10, 8))
    sns.heatmap(
        cm,
        annot=True,
        fmt=".2f",
        cmap="Blues",
        xticklabels=class_names,
        yticklabels=class_names,
    )
    plt.xlabel("Predicted label")
    plt.ylabel("True label")
    plt.title("Normalized confusion matrix")
    plt.tight_layout()
    plt.show()

plot_confusion_matrix(cm_normalized, classes)

读图时不要只看颜色最深的格子。按这个顺序看：

1. 对角线较浅的行：哪些真实类别最难识别？
2. 非对角线较深的格子：最严重的混淆对是什么？
3. 是否存在某一列普遍偏深：模型是否偏爱预测某个类别？

第四步：计算每类召回率

第 i 类的召回率就是归一化混淆矩阵对角线：

import numpy as np

recall_per_class = np.diag(cm_normalized)
for class_name, recall in zip(classes, recall_per_class):
    print(f"{class_name:>8s}: recall={recall:.2%}")

如果某一类召回率很低，常见原因有：

• 这一类训练样本太少。
• 标签存在错误。
• 与另一类视觉特征太相似。
• 图片裁剪方式破坏了关键区域。
• 模型容量不足，尚未学到细粒度特征。

第五步：找出高置信度错误

最值得先看的，不是模型犹豫的错误，而是“非常自信却预测错”的样本。它们往往暴露标签问题、数据偏差或系统性缺陷。

wrong_mask = results["predictions"] != results["labels"]
wrong_indices = torch.where(wrong_mask)[0]

wrong_confidences = results["confidences"][wrong_indices]
order = torch.argsort(wrong_confidences, descending=True)
top_wrong_indices = wrong_indices[order[:12]]

for idx in top_wrong_indices[:5]:
    idx = idx.item()
    true_id = results["labels"][idx].item()
    pred_id = results["predictions"][idx].item()
    confidence = results["confidences"][idx].item()
    print(
        f"index={idx}, true={classes[true_id]}, "
        f"pred={classes[pred_id]}, confidence={confidence:.2%}"
    )

第六步：可视化错误图片

如果图片经过 Normalize，显示前要先反归一化：

MEAN = torch.tensor([0.4914, 0.4822, 0.4465]).view(3, 1, 1)
STD = torch.tensor([0.2470, 0.2435, 0.2616]).view(3, 1, 1)

def denormalize(image):
    return (image * STD + MEAN).clamp(0, 1)

def show_errors(results, indices, class_names):
    fig, axes = plt.subplots(3, 4, figsize=(12, 9))

    for ax, idx in zip(axes.flat, indices):
        idx = idx.item() if torch.is_tensor(idx) else idx
        image = denormalize(results["images"][idx]).permute(1, 2, 0)
        true_id = results["labels"][idx].item()
        pred_id = results["predictions"][idx].item()
        confidence = results["confidences"][idx].item()

        ax.imshow(image)
        ax.set_title(
            f"true: {class_names[true_id]}\n"
            f"pred: {class_names[pred_id]} ({confidence:.0%})",
            color="crimson",
        )
        ax.axis("off")

    plt.tight_layout()
    plt.show()

show_errors(results, top_wrong_indices, classes)

看到图片后，给错误分类，不要只说“模型不行”：

分析最严重的混淆对

cm_without_diagonal = cm_normalized.copy()
np.fill_diagonal(cm_without_diagonal, 0)

flat_index = cm_without_diagonal.argmax()
true_id, pred_id = np.unravel_index(
    flat_index, cm_without_diagonal.shape
)

print(
    f"最严重混淆：真实 {classes[true_id]} "
    f"被预测为 {classes[pred_id]}，比例 "
    f"{cm_without_diagonal[true_id, pred_id]:.2%}"
)

接着筛选这一对样本：

pair_mask = (
    (results["labels"] == true_id)
    & (results["predictions"] == pred_id)
)
pair_indices = torch.where(pair_mask)[0][:12]
show_errors(results, pair_indices, classes)

这比漫无目的地浏览全部错误有效得多。

从分析结果决定下一轮实验

错误分析最终要落到可验证的实验，而不是停在截图。

观察：cat 经常被预测为 dog
假设：低分辨率下耳朵和脸部细节不足
改动：输入从 32×32 提升到 64×64，并增加一个卷积块
验证：比较 cat recall、总体 accuracy 和推理速度

每次尽量只改变一个主要变量。否则指标变好后，你不知道究竟是哪一项起作用。

三个高频错误

错误 1：混淆矩阵行列含义记反

先明确约定：sklearn.metrics.confusion_matrix(y_true, y_pred) 的行是真实标签，列是预测标签。

错误 2：只画原始计数，不看归一化比例

样本多的类别天然颜色更深。类别不均衡时，必须同时看原始数量和按行归一化结果。

错误 3：错误图片显示成奇怪颜色

通常是忘了反归一化，或把 [C,H,W] 直接交给 imshow。显示前使用：

image = denormalize(image).permute(1, 2, 0)

课后练习

练习 1：如果混淆矩阵中“真实 cat、预测 dog”占 30%，这 30% 是 precision 还是 recall 视角？

练习 2：为什么高置信度错误比低置信度错误更值得优先查看？

练习 3：给错误样本分析增加“每个类别各展示 5 张错误图”的功能。

核心要点小结

• 总准确率只回答“错了多少”，混淆矩阵回答“把什么错成了什么”。
• 按行归一化后，对角线就是每个类别的召回率。
• 优先查看高置信度错误和最严重混淆对。
• 错误样本要继续分成标签、图像质量、类别边界、背景捷径和分布偏移。
• 每个观察都应转化成一个可以对照验证的下一轮实验。

下一篇我们把第 59～67 篇中反复出现的数据、模型、训练、验证、日志与保存流程，整理成一个可复用的深度学习项目模板。
