图像数据怎样进入网络：通道、尺寸和批次

上一节我们已经知道 CNN 怎样用卷积和池化提取图像特征。但真正训练模型时，第一道门槛往往不是网络结构，而是数据：

• 图片明明是彩色的，为什么 Tensor 的第一维是 3？
• 相册里的图片是 H × W × C，为什么 PyTorch 要求 C × H × W？
• 单张图片可以推理，训练时为什么又多出一个 B？
• 为什么忘记归一化以后，模型可能学得很慢？

这篇把一张图片从磁盘走到 CNN 输入端的全过程拆开。

概念回顾

PyTorch 的二维卷积层 nn.Conv2d 接收四维输入：

[B, C, H, W]

单张 RGB 图片通常是 [3, H, W]。DataLoader 把 32 张同尺寸图片叠在一起后，就得到 [32, 3, H, W]。

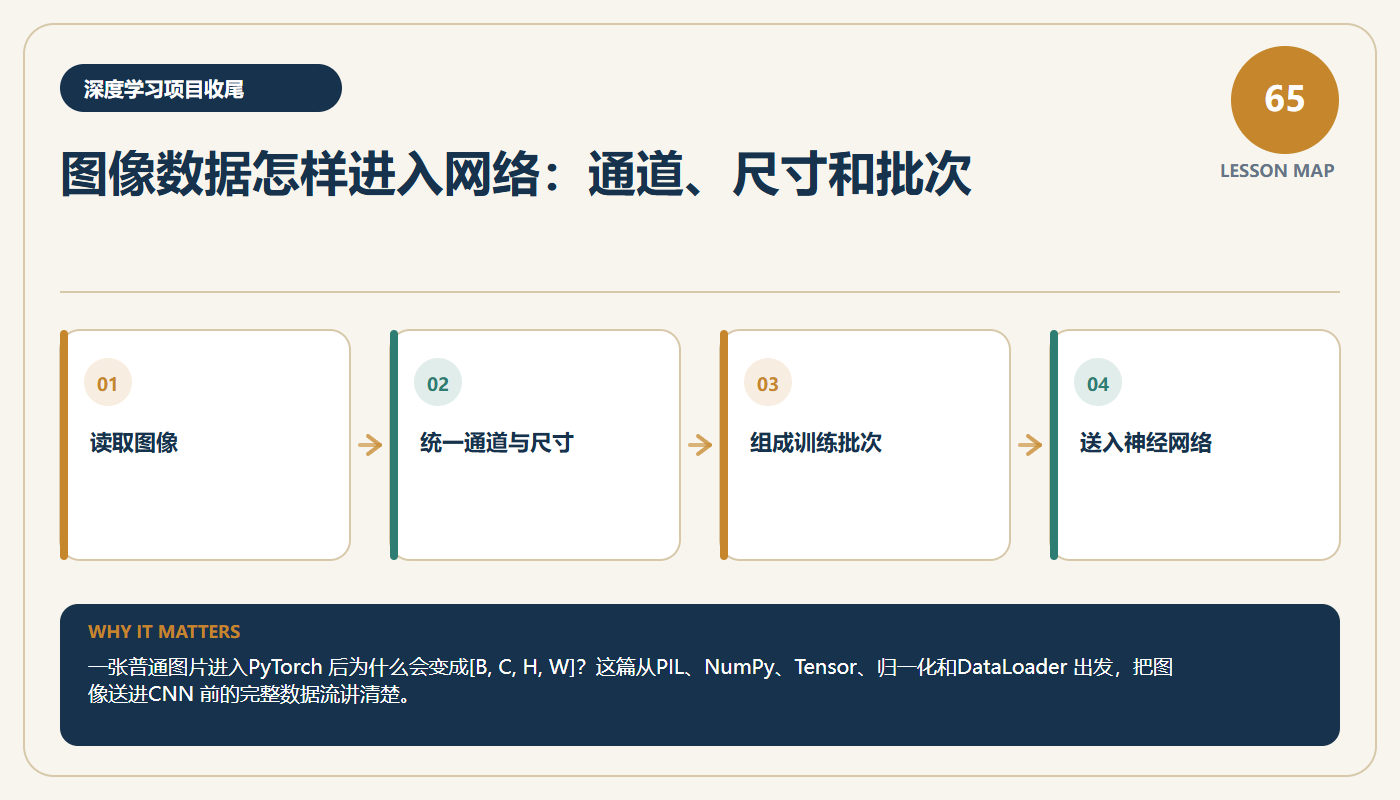

看图抓主线： 读取图像 → 统一通道与尺寸 → 组成训练批次 → 送入神经网络。

一张图片有三种常见表示

同一张图片在程序里可能经过三种表示：

注意 PIL 的 size 顺序是 (W, H)，NumPy 和 PyTorch 的空间维度却通常写成 (H, W)。这是一类很常见的 Shape 错误。

from PIL import Image
import numpy as np
from torchvision.transforms import functional as F

image = Image.open("cat.jpg").convert("RGB")
array = np.array(image)
tensor = F.to_tensor(image)

print("PIL size:", image.size)       # (W, H)
print("NumPy:", array.shape)         # [H, W, 3]
print("Tensor:", tensor.shape)       # [3, H, W]
print("像素范围:", tensor.min().item(), tensor.max().item())  # 0~1

to_tensor 做了两件关键的事：

1. 把维度从 [H, W, C] 调整成 [C, H, W]。
2. 把 uint8 的 0～255 转成 float32 的 0～1。

通道到底是什么

RGB 彩色图由红、绿、蓝三张灰度图叠加而成，因此通道数是 3：

RGB 图片 [3, H, W]
├── 第 0 个通道：红色强度
├── 第 1 个通道：绿色强度
└── 第 2 个通道：蓝色强度

灰度图只有明暗信息，所以一般是 [1, H, W]，而不是 [H, W]。卷积层需要明确的通道维度。

import torch

gray = torch.randn(28, 28)
gray = gray.unsqueeze(0)       # [28, 28] -> [1, 28, 28]
batch = gray.unsqueeze(0)      # [1, 28, 28] -> [1, 1, 28, 28]

如果模型第一层是：

nn.Conv2d(in_channels=3, out_channels=16, kernel_size=3)

那么输入必须是 RGB 三通道；灰度图要么转成 RGB，要么把 in_channels 改为 1。

为什么所有图片要统一尺寸

一个 batch 本质上是多张图片沿第 0 维堆叠：

batch = torch.stack([image1, image2, image3])

torch.stack 要求每张图片的 Shape 完全一致。手机照片可能是 4032×3024，网页图片可能是 640×360，所以进入 DataLoader 前通常要统一尺寸。

from torchvision import transforms

train_transform = transforms.Compose([
    transforms.Resize((128, 128)),
    transforms.ToTensor(),
])

直接 Resize((128, 128)) 会强制拉伸。更自然的训练流程常用：

train_transform = transforms.Compose([
    transforms.Resize(144),
    transforms.RandomCrop(128),
    transforms.RandomHorizontalFlip(),
    transforms.ToTensor(),
])

val_transform = transforms.Compose([
    transforms.Resize(144),
    transforms.CenterCrop(128),
    transforms.ToTensor(),
])

训练集允许随机裁剪和翻转，制造更多变化；验证集必须稳定，不能每次评估都随机改变。

Normalize 在做什么

ToTensor() 只是把像素缩放到 0～1。Normalize 会继续按通道做标准化：

$$x’ = \frac{x - mean}{std}$$

normalize = transforms.Normalize(
    mean=[0.485, 0.456, 0.406],
    std=[0.229, 0.224, 0.225],
)

完整流程：

train_transform = transforms.Compose([
    transforms.Resize((128, 128)),
    transforms.RandomHorizontalFlip(),
    transforms.ToTensor(),
    normalize,
])

这里的 mean 和 std 是每个颜色通道各一个。使用预训练模型时，应采用该模型文档要求的归一化参数；从零训练时，可以统计自己的数据集，也可以先用常见值作为基线。

顺序很重要：Normalize 处理的是 Tensor，所以必须放在 ToTensor() 后面。

用 ImageFolder 组织自己的数据

最简单的图像分类目录结构是：

dataset/
├── train/
│   ├── cat/
│   │   ├── 001.jpg
│   │   └── 002.jpg
│   └── dog/
│       ├── 001.jpg
│       └── 002.jpg
└── val/
    ├── cat/
    └── dog/

文件夹名就是类别名：

from torchvision.datasets import ImageFolder
from torch.utils.data import DataLoader

train_dataset = ImageFolder("dataset/train", transform=train_transform)
val_dataset = ImageFolder("dataset/val", transform=val_transform)

print(train_dataset.classes)          # ['cat', 'dog']
print(train_dataset.class_to_idx)     # {'cat': 0, 'dog': 1}

train_loader = DataLoader(
    train_dataset,
    batch_size=32,
    shuffle=True,
    num_workers=0,
)

images, labels = next(iter(train_loader))
print(images.shape)   # [32, 3, 128, 128]
print(labels.shape)   # [32]
print(labels.dtype)   # torch.int64

在 Windows 上第一次练习建议先把 num_workers 设为 0。流程稳定后再逐步增加，并把启动代码放进：

if __name__ == "__main__":
    ...

不依赖真实图片的 Shape 自检

还没有准备数据集时，可以用 FakeData 先把模型和训练循环跑通：

from torchvision.datasets import FakeData
from torchvision import transforms
from torch.utils.data import DataLoader

dataset = FakeData(
    size=100,
    image_size=(3, 128, 128),
    num_classes=4,
    transform=transforms.ToTensor(),
)

loader = DataLoader(dataset, batch_size=16, shuffle=True)
images, labels = next(iter(loader))

assert images.shape == (16, 3, 128, 128)
assert labels.shape == (16,)
print(images.dtype, labels.dtype)

这是很实用的工程习惯：先证明“数据 Shape → 模型输出 → loss”可以连通，再接入真实数据。

送进模型前的五项检查

images, labels = next(iter(train_loader))

print("images shape:", images.shape)
print("images dtype:", images.dtype)
print("images range:", images.min().item(), images.max().item())
print("labels shape:", labels.shape)
print("labels:", labels[:8])

你至少要确认：

1. 图片是四维 [B, C, H, W]。
2. 图片类型通常是 torch.float32。
3. 标签是 [B]，多分类时通常为 torch.int64。
4. C 与模型第一层的 in_channels 一致。
5. 类别编号位于 0 到 num_classes - 1。

三个高频错误

错误 1：把 HWC 直接送进 Conv2d

# 错误：[B, H, W, C]
images = torch.randn(32, 128, 128, 3)

# 正确：[B, C, H, W]
images = images.permute(0, 3, 1, 2)

错误 2：训练集和验证集的类别编号不同

如果两个目录缺少不同类别，分别创建 ImageFolder 可能得到不同的 class_to_idx。训练前应打印并确认：

assert train_dataset.class_to_idx == val_dataset.class_to_idx

错误 3：归一化后仍按 0～1 显示图片

Normalize 后的 Tensor 可能小于 0 或大于 1。可视化前要反归一化，否则颜色会很奇怪。

课后练习

练习 1：一批 64 张灰度图片，每张 28×28，正确的输入 Shape 是什么？

练习 2：为什么训练集可以使用 RandomCrop，验证集却更适合 CenterCrop？

练习 3：写一个检查函数，输入 images 和 labels，验证它们是否适合 5 分类 CNN。

def check_batch(images, labels, num_classes=5):
    assert images.ndim == 4
    assert images.dtype == torch.float32
    assert labels.ndim == 1
    assert labels.dtype == torch.long
    assert images.size(0) == labels.size(0)
    assert 0 <= labels.min() and labels.max() < num_classes

核心要点小结

• PyTorch 图像输入使用 [B, C, H, W]，不是常见图像库的 [B, H, W, C]。
• ToTensor 会调整通道顺序，并把常见的 0～255 像素转换为 0～1 浮点数。
• 同一 batch 内的图片尺寸必须一致，因此需要 Resize、Crop 等变换。
• 训练增强可以随机，验证预处理必须稳定。
• ImageFolder 用文件夹名建立类别编号，训练集与验证集的映射必须一致。
• 训练前先检查 Shape、dtype、数值范围和标签范围，能提前消灭大量错误。

下一篇我们会把这些数据真正送进 CNN，完成第一个从训练、验证到保存最佳模型的图像分类项目。
